El probador para módulo de corte GLP RAIL es una herramienta diseñada para comprobar y diagnosticar el correcto funcionamiento del módulo de corte GLP Rail. Permite verificar el desempeño del módulo fuera del vehículo y no requiere un equipo de conversión para operar.

Preparación

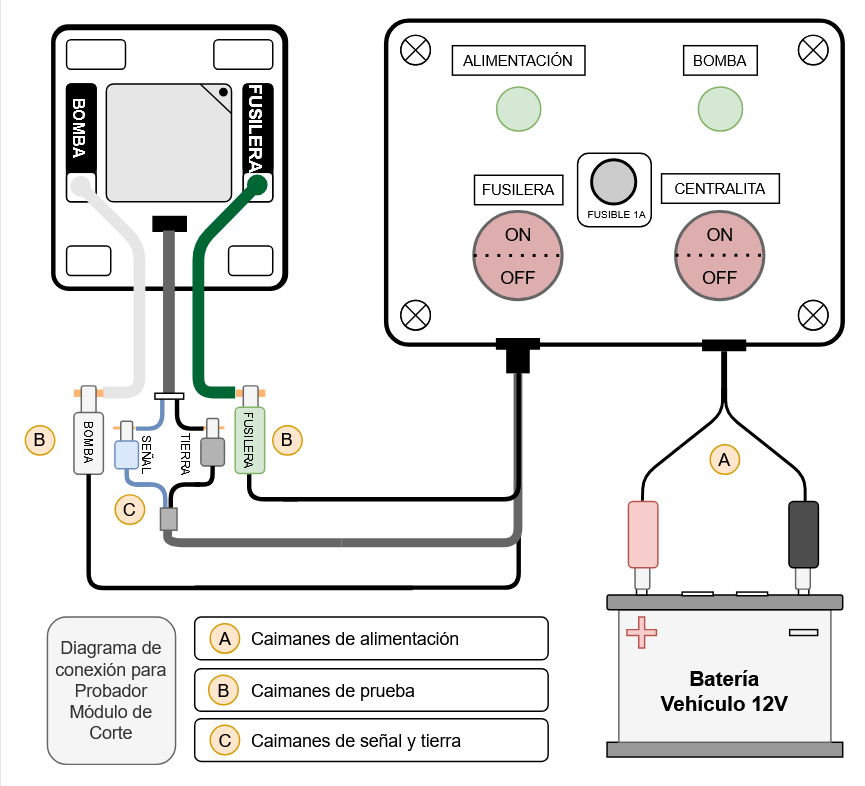

1. Conecte el probador a una fuente de alimentación de 12 VCD:

   • Opción A: Batería de vehículo (rojo a positivo, negro a negativo)
   • Opción B: Fuente de alimentación regulada de 12 VCD

2. Verifique que el indicador de alimentación se ilumine. Si no, revise:

   • Polaridad de las conexiones
   • Estado del fusible (reemplace si es necesario con un fusible europeo 1A @ 125V)

3. Conecte el módulo de corte:

   • Conecte el caimán azul al cable azul del módulo de corte.
   • Conecte el caimán negro al cable negro del módulo de corte.
   • Conecte el caimán verde al cable verde del módulo de corte.
   • Conecte el caimán blanco al cable blanco del módulo de corte.
